Cách Tính Toán Tay Đỡ Và Khoảng Cách Cột Đứng Cho Kệ Tay Đỡ Kiểu L Chứa Thép Ống

Lưu trữ các vật liệu siêu dài, có tiết diện hình trụ và mang xu hướng lăn trượt như thép ống luôn là bài toán chứa đựng nhiều rủi ro trong vận hành kho bãi công nghiệp. Phân bổ hệ thống chịu lực sai cách sẽ dẫn đến những hậu quả khôn lường về mặt cơ học. Cụ thể, nếu bố trí cột đứng quá thưa sẽ làm võng, biến dạng vĩnh viễn kết cấu thép ống; trong khi thiết kế tay đỡ sai kích thước sẽ gây mất cân bằng trọng tâm, dẫn đến hiện tượng lật đổ toàn bộ hệ thống.

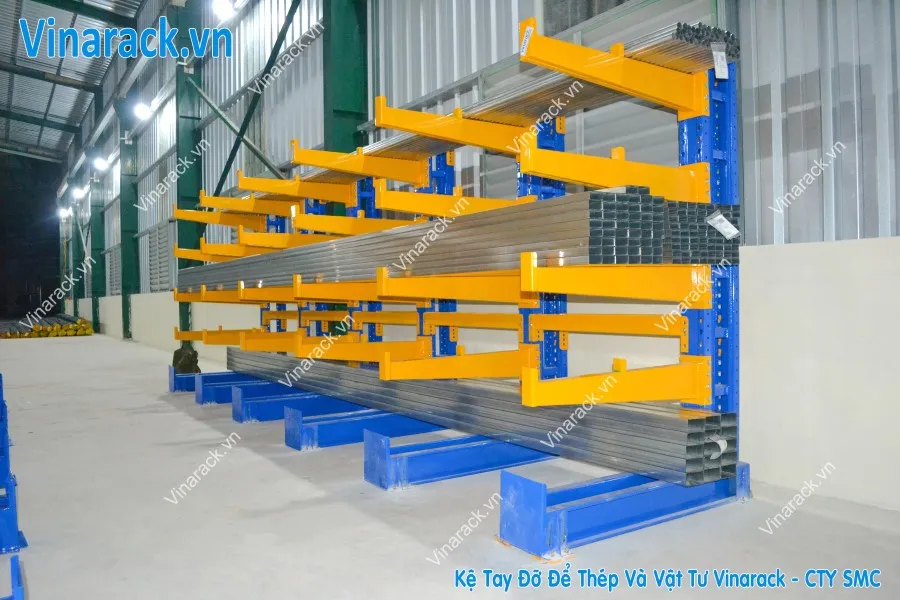

Để giải quyết triệt để bài toán này, tối ưu hóa không gian áp tường và giúp xe nâng xuất nhập hàng hóa dọc theo lối đi một cách dễ dàng, hệ thống kệ tay đỡ kiểu L (Single-sided Cantilever Rack) được giới chuyên môn đánh giá là giải pháp hoàn hảo nhất. Tuy nhiên, sự an toàn của hệ thống kết cấu thép này phụ thuộc 100% vào việc tính toán chính xác khẩu độ tay đỡ và bước cột của các kỹ sư thiết kế.

1. Nguyên tắc xác định chiều dài và tải trọng tay đỡ (Arm Length & Capacity)

Cánh tay đòn (Arm) là bộ phận trực tiếp tiếp xúc và chịu toàn bộ trọng lượng của hàng hóa. Đối với vật liệu thép ống, việc xác định chiều dài tay đỡ không thể thực hiện theo cảm tính mà phải tuân thủ nghiêm ngặt các nguyên lý vật lý.

Định mức chiều dài tay đỡ: Nguyên tắc bất di bất dịch trong thiết kế giá đỡ thép ống là chiều dài tay đỡ tuyệt đối không được ngắn hơn đường kính hoặc chiều rộng của bó/kiện thép ống. Nếu kiện hàng nhô ra khỏi mũi tay đỡ, trọng tâm của khối lượng sẽ bị dịch chuyển ra ngoài, phá vỡ biểu đồ phân bổ lực và tạo ra momen uốn cực lớn lên ngàm liên kết giữa tay và cột. Bên cạnh đó, các kỹ sư dự án cần tính toán chừa lại một khoảng dung sai an toàn (khoảng 100mm – 150mm) phía sau hàng hóa để càng xe nâng có không gian thao tác mà không đâm va trực tiếp vào thân cột đứng.

Phân bổ tải trọng an toàn: Tải trọng thiết kế của giá đỡ công nghiệp luôn được tính toán dựa trên giả định UDL (Uniformly Distributed Load – Tải trọng phân bố đều). Điều này có nghĩa là hàng hóa phải được đặt nằm đều trên toàn bộ chiều dài của tay đỡ. Ban quản lý nhà kho cần nghiêm cấm tuyệt đối việc công nhân vận hành dồn tải (Tip loading) ra khu vực mũi tay đỡ.

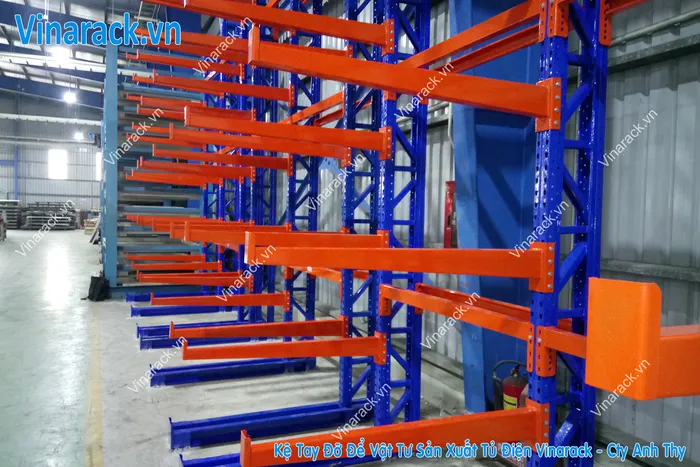

Đặc biệt, với tính chất dễ lăn của thép ống, việc trang bị các chốt chặn (Stopper/Pipe guard) ở đầu mũi tay đỡ là tiêu chuẩn bắt buộc. Chốt chặn này phải được thiết kế dạng tháo rời hoặc hàn chết tùy theo phương án xuất nhập, có khả năng chịu được lực đẩy ngang của ống thép khi có rung lắc.

2. Công thức tính khoảng cách cột đứng (Upright Spacing) chống võng vật liệu

Khác với pallet thông thường, vật liệu siêu dài luôn có xu hướng bị cong võng ở giữa (Deflection) dưới tác dụng của trọng lực nếu các điểm tựa nằm quá xa nhau. Mức độ võng phụ thuộc vào mô đun đàn hồi của vật liệu và momen quán tính của tiết diện ống thép.

Phương pháp xác định khoảng cách cột: Khoảng cách giữa các cột đứng (bước cột) không được cố định sẵn mà phải được tính toán linh hoạt dựa trên độ cứng vững của chính bó thép ống được đo đạc thực tế. Để xác định bước cột lý tưởng, các kỹ sư thường tiến hành thử nghiệm mô phỏng: Đặt bó vật liệu lên hai thanh gỗ dưới sàn phẳng và di chuyển hai thanh gỗ này ra xa dần cho đến khi vật liệu bắt đầu xuất hiện độ võng có thể quan sát bằng mắt thường. Khoảng cách giữa hai thanh gỗ lúc này chính là khoảng cách cột đứng tối đa cho phép.

Quy tắc Overhang (Phần hàng hóa nhô ra): Công thức cơ bản thường được áp dụng là: Khoảng cách giữa các cột đứng = Tổng chiều dài vật liệu / Số lượng tay đỡ hỗ trợ.

Tuy nhiên, một tiêu chuẩn an toàn cốt lõi mà các nhà thầu thi công bắt buộc phải tuân thủ là quy tắc giới hạn phần nhô ra (Overhang rule). Cụ thể, mép ngoài cùng của bó thép ống không bao giờ được phép chìa ra quá 50% khoảng cách giữa 2 tâm cột đứng. Ví dụ: Nếu bước cột được thiết kế là 1.500mm, thì phần thép ống nhô ra khỏi cột ngoài cùng ở hai đầu trái/phải không được vượt quá 750mm. Việc vi phạm tỷ lệ này sẽ làm mất cân bằng tải, khiến đầu ống thép chúc xuống, gây hiện tượng nảy bật ở đầu đối diện và làm mất ổn định hệ thống kệ cantilever.

3. Gia cố chân đế và thiết kế thanh giằng (Bracing) chịu lực lật

Vấn đề cấu trúc nền tảng luôn là yếu tố quyết định tuổi thọ và độ an toàn của các hệ thống kệ chứa hàng.

Cơ học chịu lực lật của kệ chữ L: Sự khác biệt lớn nhất về mặt cơ học cấu tạo giữa kệ chữ T (Double-sided) và kệ chữ L (Single-sided) nằm ở vị trí trọng tâm. Kệ chữ T tự cân bằng nhờ đối trọng hai bên, trong khi kệ chữ L chỉ có một bên chịu tải toàn bộ áp lực hàng hóa. Do đó, áp lực lật (Overturning moment) tác động lên ngàm chân đế và nền xưởng là cực kỳ lớn.

Để trung hòa lực lật này, tiêu chuẩn kỹ thuật bắt buộc: Chiều dài phần chân đế (Base) trải dài trên mặt sàn phải luôn luôn lớn hơn hoặc ít nhất bằng chiều dài của tay đỡ dài nhất phía trên.

Bên cạnh đó, do momen lật có xu hướng bẩy phần gót cột lên khỏi mặt đất, yêu cầu về độ dày của bản mã (Baseplate) và phương pháp neo nền là vô cùng khắt khe. Trong nhiều trường hợp nền bê tông nhà xưởng không đạt chuẩn mác (MAC) yêu cầu, chủ đầu tư cần tham khảo ngay các vấn đề về độ sụt lún nền bê tông nhà xưởng và các biện pháp xử lý chân đế (Baseplate) chống lún khi lắp kệ tải trọng nặng để có phương án gia cường móng trước khi tiến hành lắp đặt, tránh tình trạng nghiêng ngả toàn bộ hệ thống sau khi chất tải.

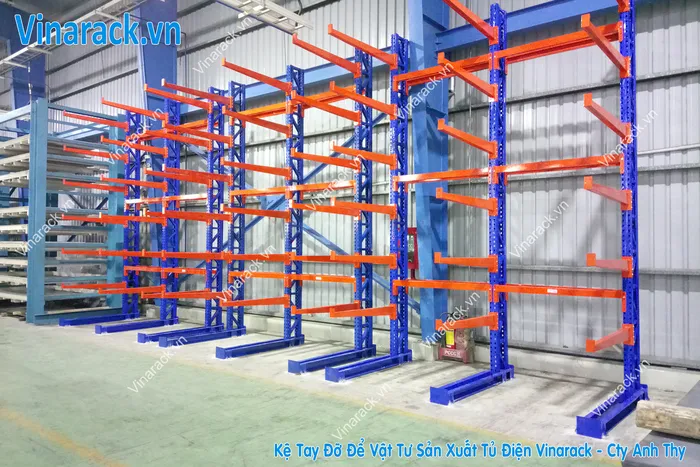

Hệ thống thanh giằng chéo và giằng ngang: Một dãy cột đứng đơn lẻ không thể tự duy trì sự ổn định theo trục dọc của nhà kho. Hệ thống này cần được liên kết chặt chẽ với nhau thông qua mạng lưới thanh giằng chéo (X-bracing) và giằng ngang (Horizontal bracing). Chức năng chính của hệ thống giằng là khóa chuyển động ngang của các cột, phân tán lực va chạm cục bộ (nếu có từ xe nâng) ra toàn khối hệ thống, biến một tập hợp các cột rời rạc thành một khối tinh thể thép vững chắc, loại bỏ hoàn toàn hiện tượng domino.

4. Unirack Bảo Chánh – Đơn vị thiết kế kệ tay đỡ kiểu L tải trọng siêu nặng đạt chuẩn

Tính toán sức bền vật liệu, tải trọng hay momen uốn không chỉ là những con số tồn tại trên lý thuyết. Đó là một quá trình chuyển đổi khắt khe từ bản vẽ kỹ thuật ra thực tế thi công, đòi hỏi sự tinh luyện trong từng khâu sản xuất.

Thấu hiểu mức độ nghiêm trọng của an toàn lao động trong lưu trữ công nghiệp, Unirack (Công ty Cổ phần Bảo Chánh) mang đến giải pháp toàn diện và chuyên sâu cho mọi bài toán kho bãi phức tạp nhất. Quy trình làm việc của Unirack bắt đầu từ việc trực tiếp cử kỹ sư khảo sát thực địa, đo đạc kích thước hàng hóa, thẩm định độ cứng của nền móng, từ đó mới tiến hành thiết lập bản vẽ kết cấu chi tiết.

Các sản phẩm kệ chứa hàng tải trọng nặng của Unirack được chế tạo hoàn toàn từ thép cán nóng cường độ cao, sở hữu giới hạn chảy và độ bền kéo vượt trội so với các loại thép thông thường. Đặc biệt, tại các nút giao chịu lực xung yếu – nơi cánh tay đỡ ngàm vào thân cột, hệ thống mối hàn được thực hiện bởi đội ngũ thợ hàn bậc cao và kiểm tra kỹ thuật nghiêm ngặt (NDT – Non Destructive Testing) trước khi xuất xưởng. Điều này là bảo chứng chắc chắn nhất, đảm bảo hệ thống không bao giờ xảy ra hiện tượng nứt gãy mỏi dưới sự chèn ép của hàng chục tấn thép ống siêu nặng trong suốt hàng thập kỷ vận hành.

Tổng kết

Việc tính toán chính xác khẩu độ, phân bổ tải trọng và bố trí bước cột cho hệ thống kệ tay đỡ kiểu L chứa thép ống không đơn thuần là để chứa được nhiều hàng hóa hơn. Đây là môn khoa học về kết cấu, là bảo chứng đanh thép cho sự an toàn tính mạng của người lao động, bảo vệ tài sản doanh nghiệp và đảm bảo mạch luân chuyển hàng hóa không bị gián đoạn.

Các doanh nghiệp cơ khí, nhà máy luyện kim cán thép hoặc các trung tâm logistics đang có nhu cầu quy hoạch lại không gian, thiết kế hệ thống kệ lưu trữ vật liệu siêu dài, siêu nặng đạt chuẩn quốc tế; hãy liên hệ ngay với đội ngũ kỹ sư kết cấu của Unirack. Chúng tôi sẵn sàng hỗ trợ khảo sát thực tế nhà xưởng, tư vấn giải pháp chịu lực và lên bản vẽ thiết kế mặt bằng 2D, 3D hoàn toàn miễn phí.
