Sự Khác Biệt Giữa Độ Dốc 3% Và 5% Khi Thiết Kế Hệ Thống Kệ Pallet Flow Tự Động

Trong nguyên lý vận hành của các kho tự động FIFO (Nhập trước – Xuất trước), trọng lực được xem là nguồn năng lượng vĩnh cửu và hoàn toàn miễn phí. Tuy nhiên, việc điều khiển một kiện hàng nặng hàng tấn trượt tự do trên các dải con lăn lại là một bài toán động lực học chứa đựng nhiều rủi ro tiềm ẩn. Nếu góc nghiêng quá thấp, pallet sẽ gặp hiện tượng kẹt cứng giữa chừng; ngược lại, nếu quá dốc, gia tốc lớn sẽ biến kiện hàng thành một “quả ném bowling” với động năng khổng lồ, đủ sức phá hủy toàn bộ kết cấu ở cửa xuất. Do đó, việc thấu hiểu sự khác biệt cốt lõi giữa hai thông số thiết kế phổ biến là 3% và 5% sẽ giúp các doanh nghiệp làm chủ được hệ thống kệ Pallet Flow của mình một cách an toàn và tối ưu nhất.

1. Tại sao góc nghiêng lại là “trái tim” của hệ thống kệ trượt trọng lực?

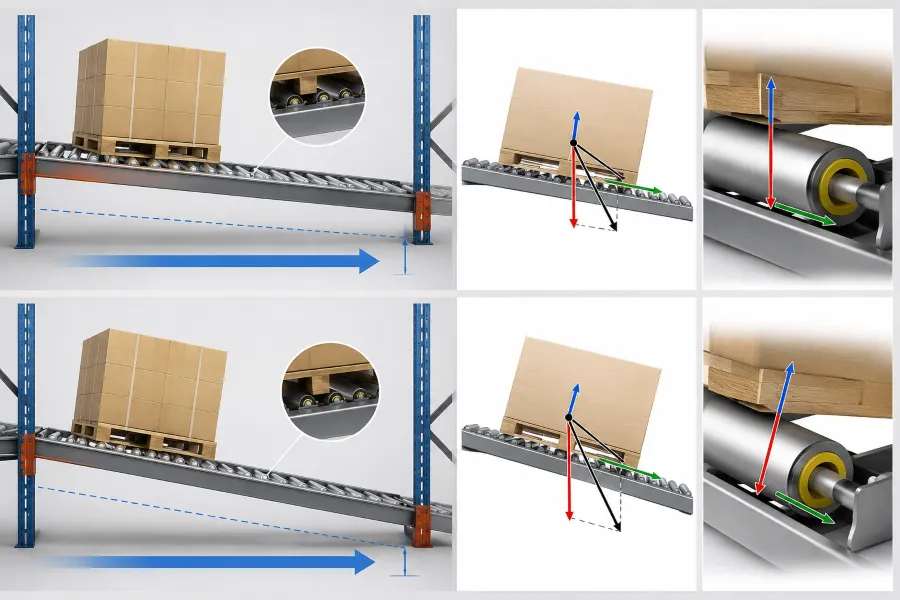

Trong kỹ thuật tự động hóa kho bãi, mọi chuyển động đều tuân theo các định luật vật lý nghiêm ngặt. Đối với giá kệ trọng lực, sự di chuyển của pallet được quyết định bởi sự chênh lệch giữa hai lực cơ bản: lực kéo của trọng trường (dựa trên góc nghiêng) và lực cản của ma sát lăn (từ vòng bi con lăn và bề mặt đáy pallet).

Theo nguyên lý động lực học, trọng lượng của pallet nhân với hệ số góc nghiêng phải lớn hơn lực ma sát tĩnh ban đầu thì hàng hóa mới có thể bắt đầu di chuyển từ cửa nhập (Charge face) về phía cửa xuất (Pick face). Chỉ một sự thay đổi nhỏ khoảng 1% đến 2% trong độ dốc (Pitch/Slope) cũng tạo ra sự thay đổi đột biến về gia tốc trượt của kiện hàng.

Việc thiết kế hệ thống con lăn truyền động, dù là ở tải trọng nhẹ hay tải trọng nặng, đều đòi hỏi sự tính toán vật liệu khắt khe. Các nhà quản trị kho có thể tham khảo thêm bài phân tích chuyên sâu về: Băng tải con lăn trong Kệ Carton Flow: Nên chọn chất liệu nhựa PVC hay hợp kim nhôm? để hiểu rõ hơn về ảnh hưởng của vật liệu con lăn đến hệ số ma sát. Tuy nhiên, đối với hàng hóa tải trọng nặng tính bằng tấn, thông số độ dốc 3% và 5% mới là hai kịch bản thiết kế mang tính quyết định nhất.

2. Phân tích thiết kế độ dốc 3% (Độ nghiêng tiêu chuẩn)

Độ dốc 3% (tương đương với mức chênh lệch chiều cao 3cm cho mỗi 100cm chiều dài băng chuyền) được xem là tiêu chuẩn vàng trong thiết kế cơ bản. Đây là thông số vừa đủ để triệt tiêu lực ma sát tĩnh, cho phép hàng hóa bắt đầu lăn một cách tự nhiên.

Ưu điểm vượt trội: Ở góc nghiêng 3%, tốc độ trượt của kiện hàng diễn ra chậm rãi và vô cùng êm ái. Gia tốc sinh ra ở mức thấp, giúp kiểm soát động năng hiệu quả. Nhờ đó, lực va đập (Impact force) khi pallet tiếp đất ở chốt chặn cuối cùng, hoặc khi va chạm nhẹ vào pallet phía trước là rất nhỏ. Thiết kế này đặc biệt lý tưởng để bảo vệ cấu trúc của hàng hóa bên trong, cực kỳ phù hợp cho các ngành công nghiệp thực phẩm đồ uống (F&B), hàng hóa dễ vỡ, linh kiện điện tử có giá trị cao.

Nhược điểm và Rủi ro tiềm ẩn (Stalling): Chính vì lực kéo ở mức “vừa đủ”, thiết kế 3% lại vô cùng nhạy cảm với các biến số từ môi trường thực tế, đặc biệt là chất lượng pallet. Nếu hệ thống sử dụng pallet gỗ đã qua nhiều chu kỳ luân chuyển, có hiện tượng võng đáy, nứt gãy, hoặc đinh ốc nhô ra, lực ma sát sẽ tăng đột biến. Kết hợp với việc tải trọng hàng hóa đôi khi quá nhẹ, kiện hàng rất dễ gặp hiện tượng “Stalling” – kẹt cứng ở giữa băng chuyền. Lúc này, quy trình FIFO bị gián đoạn, buộc kỹ sư vận hành hoặc tài xế xe nâng phải dùng lực đẩy phụ trợ từ phía sau, gây mất an toàn và giảm hiệu suất vận hành của toàn bộ kho tự động.

3. Phân tích thiết kế độ dốc 5% (Độ nghiêng gia cường)

Để giải quyết bài toán “kẹt hàng” ở các môi trường vận hành khắc nghiệt, các kỹ sư động lực học sẽ đề xuất tăng độ dốc lên mức 5% (chênh lệch 5cm trên mỗi 1 mét chiều dài).

Ưu điểm vượt trội: Độ dốc 5% cung cấp một nguồn động năng lớn hơn rất nhiều để duy trì dòng chảy liên tục của hàng hóa. Lực kéo mạnh mẽ từ trọng lực ở góc nghiêng này có khả năng “bẻ gãy” mọi lực cản sinh ra từ các pallet cũ, bề mặt đáy có độ cong vênh nhẹ hoặc các kiện hàng có tải trọng phân bổ không đồng đều. Nó đảm bảo 100% pallet sẽ trượt mượt mà từ đầu đến cuối mà không cần bất kỳ sự can thiệp thủ công nào.

Nhược điểm và Rủi ro cấu trúc: Đổi lại sự trơn tru, một bài toán vật lý nguy hiểm khác xuất hiện: Sự gia tăng tốc độ mất kiểm soát. Với khối lượng hàng hóa lên tới 1.000kg – 1.500kg/pallet trượt trên độ dốc 5%, gia tốc tích lũy sẽ tạo ra một lực xung kích cực mạnh khi pallet lao đến điểm dừng ở cửa xuất. Lực va đập này không chỉ làm hư hỏng hàng hóa, vỡ nát pallet mà còn có nguy cơ làm biến dạng khung cột thép của hệ thống kệ. Do đó, với thiết kế 5%, chủ đầu tư bắt buộc phải chi ngân sách cho các cơ cấu an toàn chuyên dụng đi kèm.

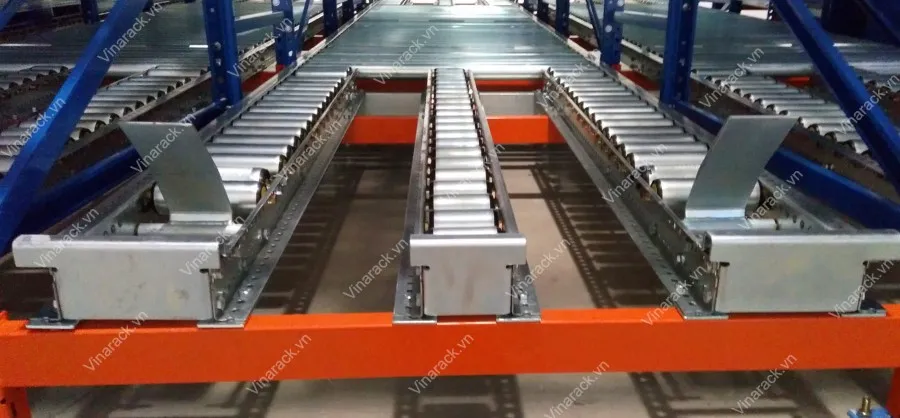

4. Con lăn hãm tốc (Brake Rollers) – Vị cứu tinh cho các thiết kế dốc cao

Để khống chế gia tốc hủy diệt ở độ dốc 5% (và đôi khi là cả ở độ dốc 3% đối với các dải kệ quá dài), việc tích hợp các thiết bị kiểm soát tốc độ là yêu cầu bắt buộc trong tiêu chuẩn an toàn kho bãi quốc tế. “Vị cứu tinh” ở đây chính là các con lăn hãm tốc (Brake Rollers).

Để khống chế gia tốc, kỹ sư bắt buộc phải xen kẽ các “con lăn hãm tốc tự động” vào giữa các dải con lăn truyền động thông thường. Tùy thuộc vào thiết kế, các Brake Roller này thường sử dụng cơ chế ma sát từ lực ly tâm (Centrifugal force) hoặc đệm từ trường (Magnetic eddy current) để hoạt động. Khi pallet trượt qua và kích thích con lăn quay nhanh hơn ngưỡng cho phép, lực ly tâm bên trong sẽ bung các má phanh ra, tạo lực cản ngược chiều chuyển động. Nhờ cơ chế tự thích ứng này, tốc độ trượt của kiện hàng luôn được duy trì ở mức ổn định và an toàn nhất (dao động trong khoảng 0.3m/s), triệt tiêu hoàn toàn lực va đập nguy hiểm ở điểm dừng, đảm bảo an toàn tuyệt đối cho cả hệ thống kệ và nhân sự vận hành.

5. Unirack Bảo Chánh – Tính toán động lực học kho bãi chính xác 100%

Hệ thống con lăn tự động không phải là một sản phẩm có thể sản xuất đại trà và áp dụng chung một khuôn mẫu cho mọi doanh nghiệp. Sự thành bại của dự án nằm ở khả năng tính toán thông số kỹ thuật dựa trên thực tế vận hành.

Tại Công ty Cổ phần Bảo Chánh, đội ngũ kỹ sư Unirack không bao giờ thiết kế rập khuôn trên lý thuyết. Quy trình tiêu chuẩn của chúng tôi bắt buộc phải mang các mẫu pallet thực tế đang được sử dụng của khách hàng (cùng với tải trọng mô phỏng tương đương) về nhà máy để tiến hành chạy thử nghiệm (Test Run). Dựa trên các dữ liệu thu thập được về hệ số ma sát thực tế, mức độ cong vênh của pallet và tính chất hàng hóa, các chuyên gia động lực học sẽ tính toán chính xác góc nghiêng tối ưu (có thể là 3%, 5%, hoặc một con số lẻ như 3.5%, 4.2% tùy chỉnh). Đồng thời, việc bố trí khoảng cách giữa các cụm con lăn hãm tốc và thiết kế hệ thống giảm chấn (Separator) ở cửa xuất sẽ được mô phỏng 3D trước khi đưa vào sản xuất, đảm bảo hệ thống trượt mượt mà trong mọi điều kiện vận hành khắc nghiệt nhất.

Lời Kết

Việc lựa chọn thông số góc nghiêng không thể áp dụng chung một phương trình toán học đơn giản cho mọi nhà kho. Đó là một nghệ thuật cân bằng sự đánh đổi giữa khối lượng hàng hóa, chất lượng vật liệu pallet, chiều dài dải kệ và ngân sách đầu tư cho hệ thống con lăn hãm tốc. Một hệ thống kệ Pallet Flow được thiết kế chuẩn xác sẽ mang lại hiệu suất luân chuyển hàng hóa khổng lồ và độ bền bỉ hàng thập kỷ.
