Hướng Dẫn Bố Trí Lối Đi Cho Xe Nâng Hoạt Động Hiệu Quả Trong Hệ Thống Kệ Sắt Pallet

Một hệ thống giá kệ vững chãi, chịu tải tốt chỉ là điều kiện cần đối với cơ sở hạ tầng lưu trữ. Điều kiện đủ để một kho hàng công nghiệp vận hành trơn tru, đạt năng suất tối đa chính là sự thông thoáng và khoa học của các lối đi nội bộ. Nếu bố trí lối đi quá hẹp, rủi ro va chạm giữa thiết bị cơ giới và cấu trúc kệ sẽ tăng cao, đe dọa trực tiếp đến an toàn lao động. Ngược lại, nếu thiết kế lối đi quá rộng, doanh nghiệp đang vô tình lãng phí hàng trăm mét vuông diện tích mặt bằng đắt đỏ.

Chính vì vậy, việc tính toán chính xác kích thước lối đi cho xe nâng trong hệ thống kệ sắt pallet đòi hỏi một bài toán tối ưu, nơi nhà quản trị kho phải tìm được điểm cân bằng hoàn hảo giữa mật độ lưu trữ hàng hóa và tốc độ vận hành xuất nhập khẩu. Dưới góc độ của một kỹ sư vận hành và an toàn kho bãi, bài viết này sẽ cung cấp những tiêu chuẩn kỹ thuật cốt lõi nhất để thiết lập luồng giao thông an toàn và hiệu quả.

1. Các yếu tố quyết định chiều rộng lối đi xe nâng

Để xác định chính xác khoảng cách giữa hai dãy kệ song song, các nhà thiết kế kho bãi không thể chỉ dựa vào cảm quan mà phải căn cứ vào những thông số kỹ thuật thực tế. Dưới đây là ba yếu tố nền tảng mang tính quyết định:

Đặc tính kỹ thuật của xe nâng (AST) Yếu tố quan trọng nhất trong việc thiết lập lối đi là thông số AST (Aisle Width Minimum – Chiều rộng lối đi tối thiểu). Đây là không gian nhỏ nhất cần thiết để một chiếc xe nâng có thể thực hiện thao tác quay vòng 90 độ, lấy hàng và lùi ra khỏi kệ sắt pallet một cách an toàn. Thông số AST được các nhà sản xuất xe nâng cung cấp, phụ thuộc vào chiều dài xe, bán kính quay vòng (Turning Radius) và khoảng cách từ tâm bánh trước đến mặt nạ càng (Load Distance).

Kích thước pallet lưu trữ Một sai lầm phổ biến của nhiều chủ đầu tư là chỉ quan tâm đến kích thước xe nâng mà bỏ qua kích thước của kiện hàng. Chiều dài và chiều rộng của pallet trực tiếp làm thay đổi bán kính quay vòng thực tế. Ví dụ, một pallet chuẩn 1000x1200mm khi được nâng dọc sẽ yêu cầu khoảng không gian quay đầu hẹp hơn so với việc nâng ngang, hoặc so với loại pallet vuông 1200x1200mm. Phần hàng hóa nhô ra khỏi càng xe (nếu có) cũng phải được cộng dồn vào tổng chiều dài thiết bị khi tính toán không gian thao tác.

Luồng giao thông dự kiến (Traffic Flow) Bố trí lối đi còn phụ thuộc vào chiến lược quản lý luồng di chuyển trong kho:

• Lối đi một chiều (One-way): Chiều rộng lối đi chỉ cần đáp ứng vừa đủ thông số AST của một xe nâng thao tác. Mô hình này giúp tiết kiệm tối đa diện tích lưu trữ và giảm thiểu nguy cơ va chạm đối đầu, nhưng đòi hỏi sơ đồ di chuyển phải được thiết kế dạng vòng lặp khoa học.
• Lối đi hai chiều (Two-way): Yêu cầu không gian rộng hơn rất nhiều để hai xe nâng có thể tránh nhau hoặc một xe thao tác trong khi xe khác di chuyển ngang qua. Thường chỉ áp dụng cho các lối đi chính (Main Aisle) thay vì lối đi giữa các dãy kệ (Working Aisle).

2. Hướng dẫn tính toán lối đi cho từng dòng xe nâng phổ biến

Mỗi dòng xe nâng được thiết kế với cơ cấu truyền động và đối trọng khác nhau, dẫn đến yêu cầu về không gian hoạt động có sự chênh lệch rõ rệt. Để hệ thống vận hành đồng bộ, việc lựa chọn thiết bị cơ giới phải đi đôi với thông số kỹ thuật của giá kệ. Quý doanh nghiệp có thể tham khảo thêm cấu trúc kệ tương ứng qua bài viết chi tiết về Kích Thước Kệ Sắt Pallet Chuẩn Tương Thích Với Các Dòng Xe Nâng đã được chúng tôi phân tích vào ngày 21/04.

Dưới đây là kích thước lối đi tiêu chuẩn ứng với 3 nhóm xe nâng phổ biến nhất hiện nay:

Đối với xe nâng dầu/điện ngồi lái (Counterbalance)

Đây là dòng xe nâng truyền thống, sử dụng cục đối trọng lớn ở phía sau để cân bằng với trọng lượng hàng hóa phía trước. Do cấu trúc cồng kềnh, bán kính quay vòng của xe Counterbalance rất lớn.

• Yêu cầu lối đi: Thường đòi hỏi chiều rộng lối đi dao động từ 3.5m đến 4.2m (tùy thuộc vào tải trọng xe từ 1.5 tấn đến 3 tấn).
• Ứng dụng: Do tiêu tốn quá nhiều diện tích cho lối đi, dòng xe này thường chỉ được sử dụng ở khu vực kho trung chuyển (Cross-docking), bãi xuất nhập hàng ngoài trời, hoặc các kho hàng có diện tích cực kỳ rộng rãi nhưng mật độ hàng hóa thấp (Selective Racking tiêu chuẩn).

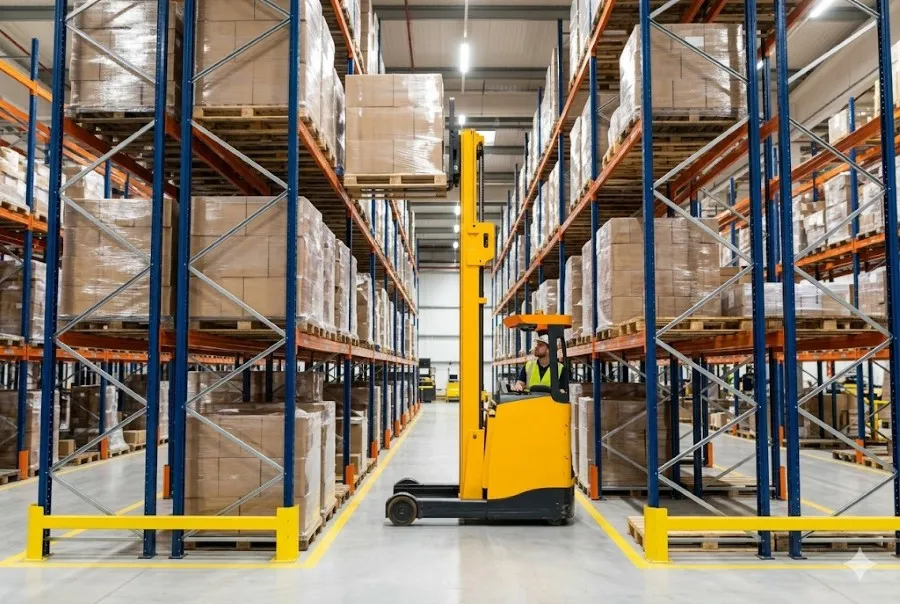

Đối với xe nâng Reach Truck

Reach Truck là thiết bị được sinh ra để giải quyết bài toán tối ưu không gian cho các kho hàng hiện đại. Xe có khả năng tự thu gọn khung nâng (mast) hoặc càng nâng vào bên trong trục cơ sở của xe, giúp giảm thiểu đáng kể chiều dài tổng thể khi di chuyển.

• Yêu cầu lối đi: Chiều rộng lối đi có thể được thu hẹp tối ưu xuống chỉ còn 2.7m đến 3.0m.
• Ứng dụng: Đây là sự lựa chọn hoàn hảo cho hệ thống kệ Double Deep hoặc Selective Racking với cấu trúc kho có trần cao. Việc thu hẹp được khoảng 1 mét lối đi so với xe Counterbalance giúp kho hàng tăng được từ 15% – 20% dung lượng lưu trữ trên cùng một diện tích mặt bằng.

Đối với xe nâng lối đi siêu hẹp (VNA – Very Narrow Aisle)

Xe VNA là đỉnh cao của thiết bị nâng hạ dành cho kho có mật độ lưu trữ cực cao. Xe không cần phải quay đầu 90 độ để lấy hàng vì hệ thống càng nâng có thể tự động xoay sang hai bên trái phải.

• Yêu cầu lối đi: Kích thước lối đi được ép xuống mức tối đa, chỉ từ 1.6m đến 1.8m, vừa đúng bằng bề ngang thân xe cộng thêm một khoảng hở rất nhỏ.
• Ứng dụng: Chuyên dụng cho hệ thống kệ VNA Racking. Tuy nhiên, để vận hành hệ thống này, mặt sàn kho phải đạt độ phẳng tiêu chuẩn quốc tế và lối đi cần được lắp đặt thêm hệ thống ray dẫn hướng (Guide rails) bằng sắt ở hai bên chân kệ hoặc hệ thống dẫn hướng bằng từ tính ngầm dưới sàn.

3. Quy tắc bố trí lối đi an toàn và hiệu quả trong hệ thống kệ sắt pallet

Bên cạnh việc đảm bảo thông số AST theo lý thuyết, thiết kế layout kho hàng thực tế đòi hỏi kỹ sư phải tính toán đến các rủi ro vận hành. Những quy tắc an toàn dưới đây là bắt buộc đối với mọi kho hàng công nghiệp:

Quy tắc khoảng hở (Clearance) Theo tiêu chuẩn an toàn kho bãi, không được phép thiết kế lối đi bằng đúng kích thước AST danh định. Bắt buộc phải cộng thêm một khoảng hở an toàn (Clearance) dao động từ 150mm đến 200mm cho mỗi bên. Khoảng hở này là “vùng đệm” cho phép tài xế xe nâng có không gian để hiệu chỉnh vô lăng khi lùi xe, bù trừ cho các sai số thao tác của con người. Nếu không có khoảng hở này, đuôi xe hoặc mép pallet rất dễ va quệt vào chân trụ kệ, gây ra hiện tượng móp méo, suy giảm khả năng chịu tải hoặc thậm chí gây sập đổ dây chuyền (Domino effect).

Xử lý khu vực lối đi giao lộ và cuối dãy kệ Các điểm giao cắt giữa lối đi chính và lối đi phụ là những “điểm đen” về tai nạn trong kho bãi. Tại phần cuối của các dãy kệ (Rack end), cần thiết kế không gian rộng hơn để tạo thành các “vòng xuyến” hoặc điểm quay đầu an toàn. Tuyệt đối không để hàng hóa tràn ra khu vực này gây cản trở tầm nhìn. Tại các góc khuất, bắt buộc phải lắp đặt gương cầu lồi bảo hộ để tài xế quan sát được các phương tiện di chuyển cắt ngang.

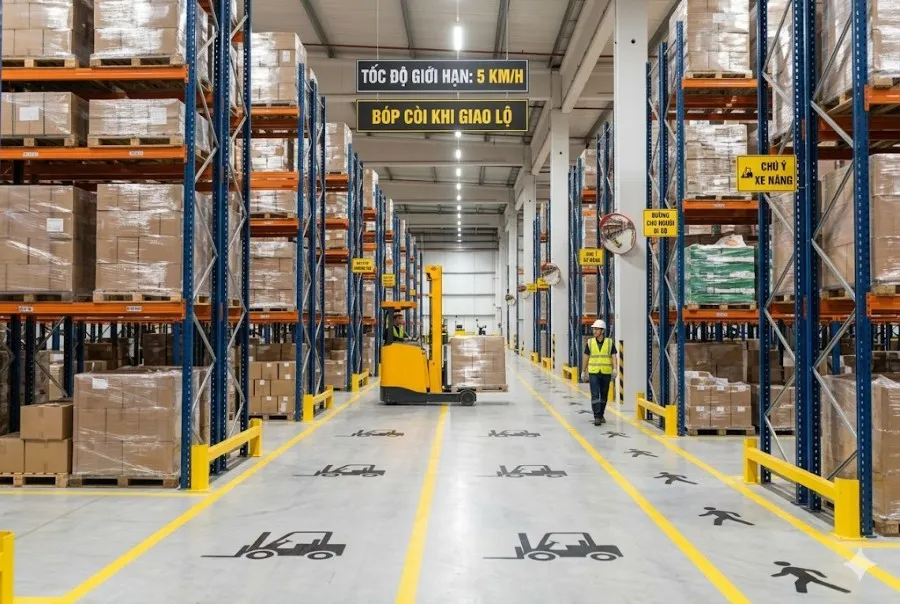

Hệ thống biển báo và vạch kẻ Sự minh bạch trong luồng di chuyển là chìa khóa để phòng tránh tai nạn. Toàn bộ nền kho phải được sử dụng sơn phản quang (thường là sơn Epoxy màu vàng hoặc tổ hợp vàng – đen) để phân định rõ ràng ranh giới. Cần tách biệt rạch ròi giữa khu vực di chuyển của xe cơ giới và làn đường dành riêng cho công nhân đi bộ. Các biển báo giới hạn tốc độ (thường là 5km/h trong nhà kho), biển báo bắt buộc bóp còi khi đến ngã tư cần được treo ở độ cao vừa tầm mắt của tài xế.

4. Unirack – Tư vấn layout kho hàng chuyên nghiệp và đồng bộ

Quá trình lên bản vẽ và bố trí hệ thống giá kệ không thể thực hiện tách rời với thông số của thiết bị nâng hạ. Tại Unirack, chúng tôi không chỉ dừng lại ở việc gia công và sản xuất cơ khí. Với đội ngũ kỹ sư vận hành giàu kinh nghiệm, Unirack cung cấp giải pháp không gian tổng thể.

Dựa trên dữ liệu về diện tích mặt bằng thực tế và loại xe nâng mà doanh nghiệp đang sở hữu (hoặc dự định đầu tư), hệ thống phần mềm chuyên dụng của Unirack sẽ tự động tính toán ra thông số lối đi chuẩn xác đến từng milimet. Mọi rủi ro va chạm đều được giả lập và triệt tiêu ngay trên bản vẽ 2D/3D trước khi bước vào giai đoạn sản xuất và thi công thực tế.

Kết luận

Lối đi trong kho hàng được ví như những “huyết mạch” của hệ thống Logistics nội bộ. Một thiết kế lối đi chuẩn xác không chỉ giúp bảo vệ tài sản, kệ chứa, an toàn tính mạng cho công nhân viên mà còn thúc đẩy tốc độ luân chuyển hàng hóa, tối ưu hóa đáng kể chi phí vận hành.

Việc đánh giá và tính toán không gian kho bãi là một nghiệp vụ đòi hỏi chuyên môn cao. Quý chủ đầu tư và nhà quản trị kho có thể liên hệ trực tiếp với đội ngũ kỹ sư tại Unirack ngay hôm nay để nhận được bản tư vấn thiết kế layout kho hàng 2D/3D hoàn toàn miễn phí. Chúng tôi cam kết mang đến giải pháp lưu trữ khoa học, an toàn tuyệt đối và tính toán chuẩn xác lối đi cho mọi dòng xe nâng hiện có trên thị trường.
